道路设计基本步骤及直线设计

本站     2020-9-27 10:19:49

1、道路是三维空间的实体,路线是道路中线的空间位置

路线平面:路线在水平方向的投影
路线的纵断面:沿道路中线竖直剖切再行展开
中线上任意一点法向切面是道路在该点的横断面
2、道路设计过程中,先确定平面的线形,再进行纵断面和横断面设计
平面线形由直线、圆曲线、缓和曲线三个要素组成
3、线性设计
公路平面线形设计
直线—缓和曲线—圆曲线—缓和曲线—直线
城市道路平面线形设计
直线—圆曲线—直线

4、道路平面线形要素

行驶中汽车的导向轮与车身纵轴之间的关系→汽车行驶轨迹

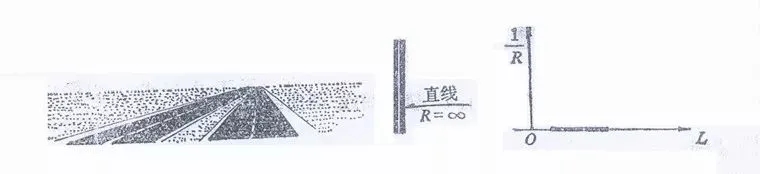

角度为零→曲率为零→直线
角度为常数→曲率为常数→圆曲线
角度为变数→曲率为变数→缓和曲线
现代道路平面线形正是由上述三种基本线形构成的,称为平面线形三要素。

二、直线
1、优点
线形直捷,布设方便,行车视距良好,行车平稳
2、缺点
不能适应地形变化,不便于避让障碍,直线过长容易使驾驶员产生麻痹而放松警惕,发生行车事故,夜间行车时,对向行车灯光眩目不利安全


(一)直线运用

1、直线的最大长度
在城镇及附近或其它景色有变化的地点,大于20V是可以接受的,在景色单调的地点最好控在在20V以内
2、直线的最小长度

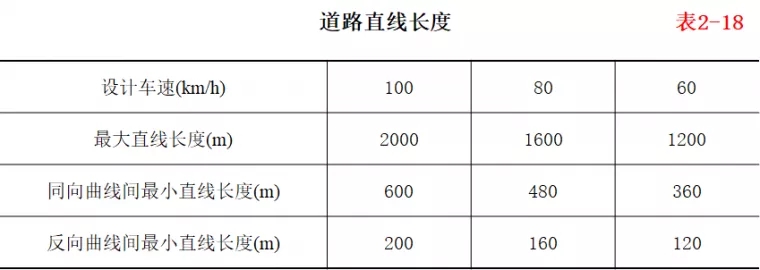

当V≥60km/h时,同向曲线的直线最小长度为6V,反向曲线的最小长度不小于2V
3、注意的问题
长直线或长下坡尽头的平曲线 ,必须采取设置标志、增加路面抗滑能力等安全措施
长直线上坡不宜过长 ,直线上的纵坡一般应小于3%
长直线应与大半径凹曲线配合为宜


(二)采用长直线线形应注意的问题

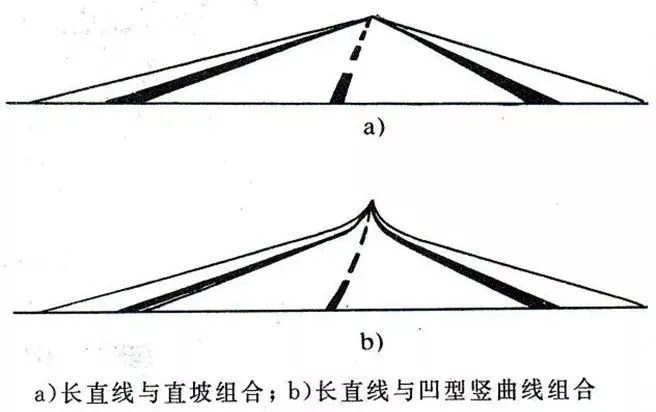

1、长直线宜与大半径凹竖曲线组合使用

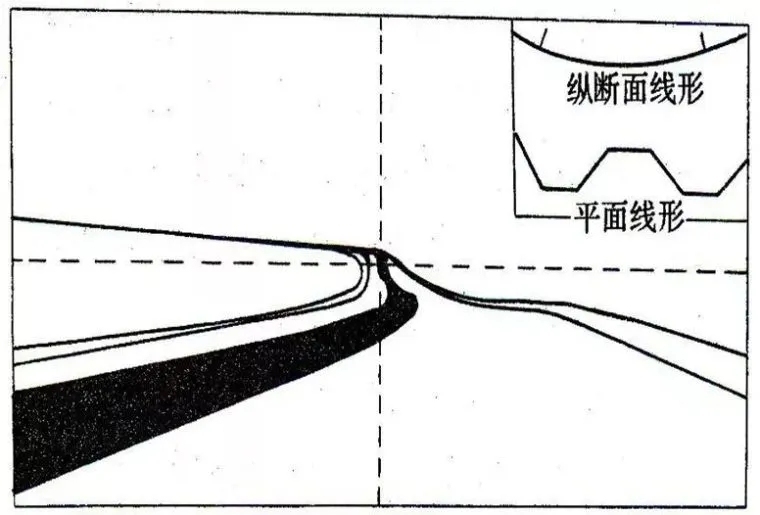

2、避免“断背曲线”
